DIN-bijttype buisfitting

DIN-beettype buisfitting / snijringbuisfittingen

• Door zijn ideale vorm zorgt de fitting voor een veilige en strakke buisverbinding.

• Tijdens de montage van de fitting dringen de twee snijkanten van de snijring in de buis waardoor een veilige verbinding ontstaat. Tegelijkertijd vervormt de kegel van de moer de schouder van de snijring, zodat de buis stevig wordt vastgeklemd en buigspanningen kan opnemen.

• Radiale en axiale afdichting wordt aangenomen doordat de ring' een wig vormt tussen de buis en het fittinglichaam.

• Een geleidelijk toenemend aanhaalmoment garandeert een hoge montageveiligheid.

• Snijringpijpfittingen kunnen zo vaak als nodig worden gedemonteerd en opnieuw worden gemonteerd.




Aansluiten Niet-lassen

De snijring helpt bij het snel monteren van verwijderbare buizen, vermijdt lassen, tappen en affakkelen, waardoor maximale eenvoud van complexe oleodynamische systemen wordt gegarandeerd.

Geoptimaliseerd snijgebied, middengebied, schoudergebied;

----- geoptimaliseerde snijkanthoek:

----- wigvormige snijflank

----- chip-verstorende groef, om een ​​stabiel snijgebied te bereiken;

-----kegelstopbegrenzing voor montage om overmatig aandraaien te voorkomen

----- groot contactoppervlak tussen moer en ring;

Tijdens de montage van de snijring dringen de twee randen van de snijring in de buis en creëren een veilige verbinding. Tegelijkertijd vervormt de kegel van de moer de snijringschouder zodat de buis stevig wordt vastgeklemd en buiging kan absorberen spanningen. Radiale en axiale afdichting wordt verondersteld door de slijtage van de ring tussen buis en fittinglichaam.

Snijringfittingen voldoen aan DIN2353/ DIN EN ISO 8434-1. Deze fittingen zijn verkrijgbaar in de volgende bereiken:L(light) en S(heavy).Snijringfittingen zijn verkrijgbaar in koolstofstaal en roestvrij staal.

Nominale druk van snijringkoppeling (volgens DIN2353)

Vermindering van de druk

Materiaal 1.4571 maakt een verlaging van de druk mogelijk als functie van de temperatuur.(DIN17440,DIN17458)

Installatie

Stap 1

Buis selectie

Er moet een buiskwaliteit worden gebruikt die geschikt is voor koudbuigen en affakkelen. We raden het gebruik van

naadloos precisiestaal, materiaal St 37,4/St 52,4/AISI 316L. Toleranties van buis buiten en

binnendiameters volgens DIN 2391C (EN 10305). Berekende druk volgens DIN 2413.

Stap 2

Zaag de pijp haaks af

Zaag min. 10 mm vanaf de afsteeksnede gemaakt door de buisfabrikant (leveringsgerelateerd Zaag de buis)

haaks af is een hoekafwijking van 1/2° ten opzichte van de buisas toelaatbaar. Gebruik geen pijp

frezen of doorslijpschijven omdat ze storingsbronnen veroorzaken). ernstige bramen en schuine sneden. Gebruik een zaagmachine of zaagapparaat.

Stap 3

Ontbraam het buisuiteinde en reinig de buis

Ontbraam van binnen en van buiten (max. 0.2X45°）en maak schoon. Het montagegebied aan het buisuiteinde (minimaal tweemaal de moerlengte), moet vrij zijn van spaanders, vuil en verf.

Stap 4

Bevestig de fitting met een bankschroef

Bevestig de pre-installatiebout met een bankschroef

Stap 5

Smeer moer, ring en draad met vet!

Smeer de schroefdraad van de pre-installatiebout, moer en ring zoals afgebeeld.

Stap 6

Voorgemonteerd

Plaats moer en snijring of T-ring zoals afgebeeld.

Stap 7

Rekening

Controleer de penetratie van de snijkant. Een ring van materiaal moet zichtbaar zijn voor de snijrand van de snijring'. De snijring mag op de buis draaien, maar mag niet axiaal kunnen worden verplaatst.

Stap 7

Eindmontage

Draai de moer vast totdat een merkbare toename van de kracht nodig is. Draai de moer vast voor de eindmontage

verder ca. 1/4 tot 1/2 slag.

Gebruik een tweede moersleutel om te voorkomen dat het montagelichaam beweegt.

Bij grotere maten moet een steeksleutel met voldoende hefboomlengte worden gebruikt.

Gebruik een voormontagemachine om een ​​gecontroleerde eindmontage te bereiken.

KENNISGEVING

Bij buisbochten moet de lengte van het rechte buisuiteinde tot aan het begin van de buigradius minimaal tweemaal de moerlengte zijn.

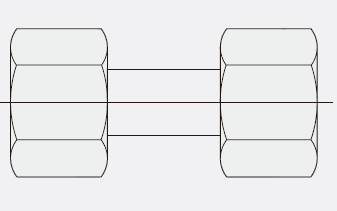

De minimale lengte van een rechte buis moet minimaal drie keer de moerlengte zijn.
